Ce projet s’inscrit dans la continuité de mon projet intitulé Eitry. Mon objectif était de concevoir un « écrin » unique pour ma station de travail professionnelle.
Mais comparé à ce précédent projet, je me suis imposé les contraintes suivantes :
- Concevoir une solution compacte
- Modulable & personnalisable
- En terme de refroidissement liquide : avoir la possibilité de rajouter un second radiateur pour accroitre les performance.

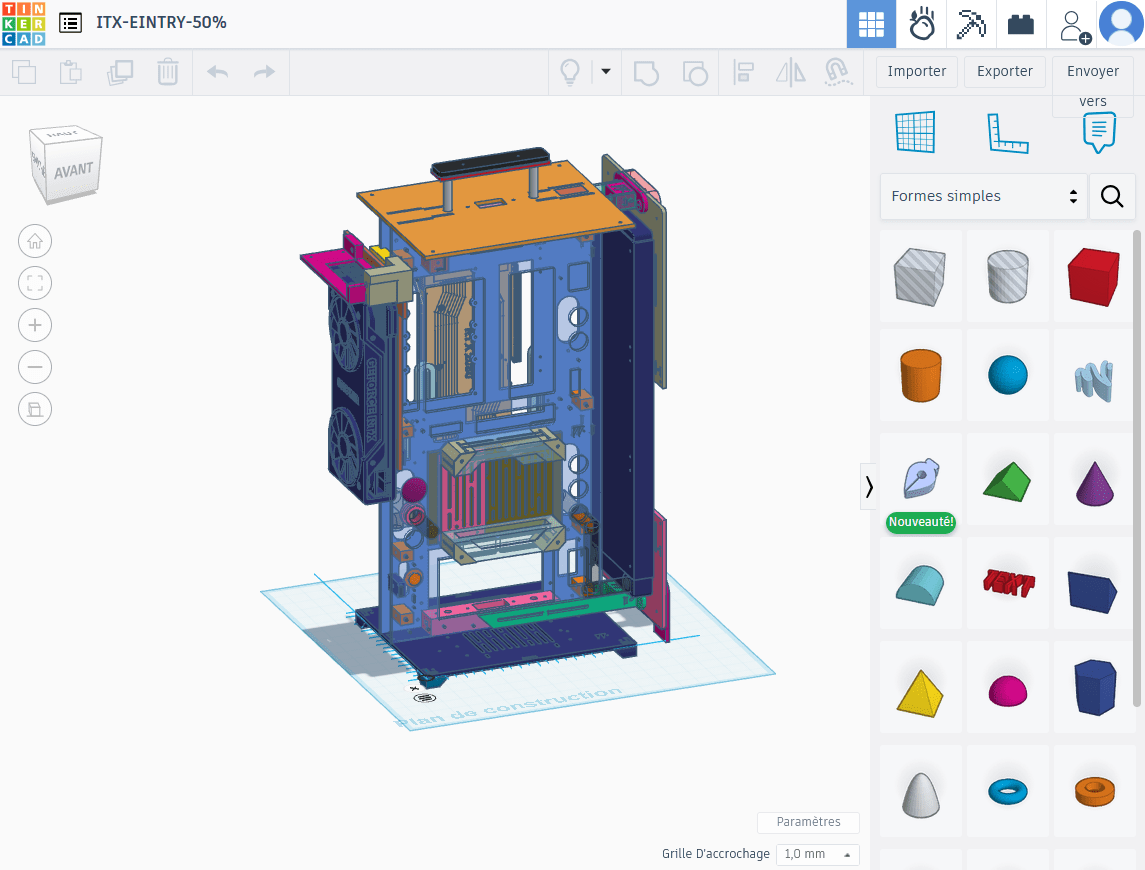

Grâce à ce projet j’ai pu mettre un pieds dans la modélisation 3D. Dans un premier temps via la solution gratuite d’Autodesk, à savoir Tinkercad.
Ce logiciel, via son interface en ligne assez intuitif, m’a permis de concevoir mes première pièces à imprimer en les exportant facilement en format .stl

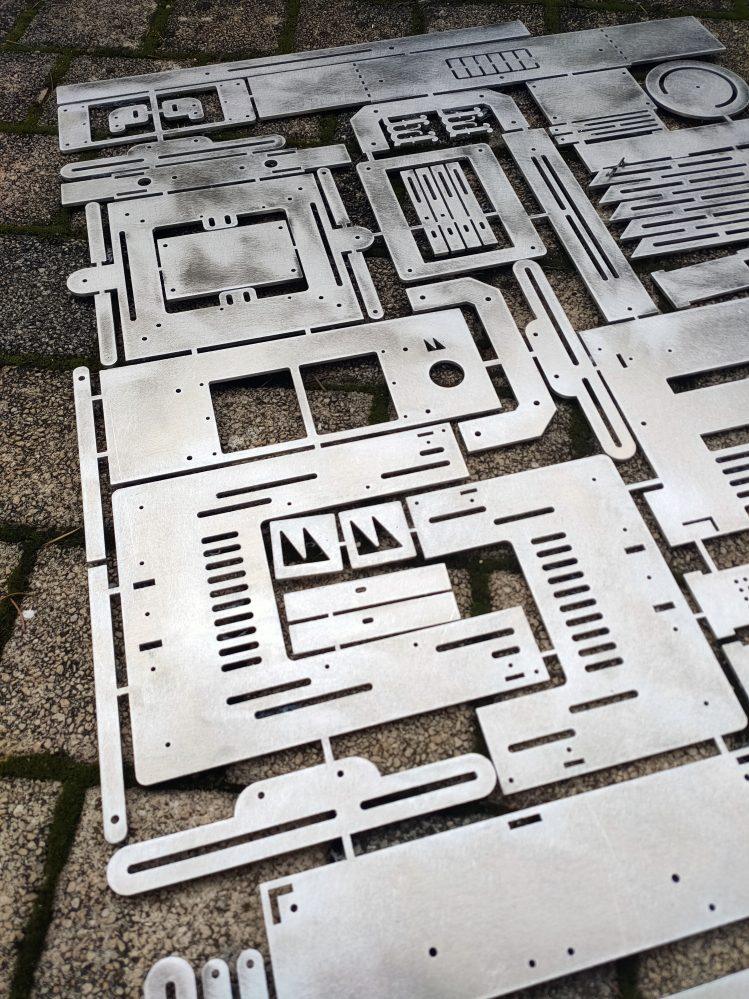

Car pour limiter l’usage d’aluminium & surtout éviter d’avoir besoin d’usiner des pièces (ce qui aurait explosé mon budget :S), je me suis suis penché du côté de l’impression 3D.

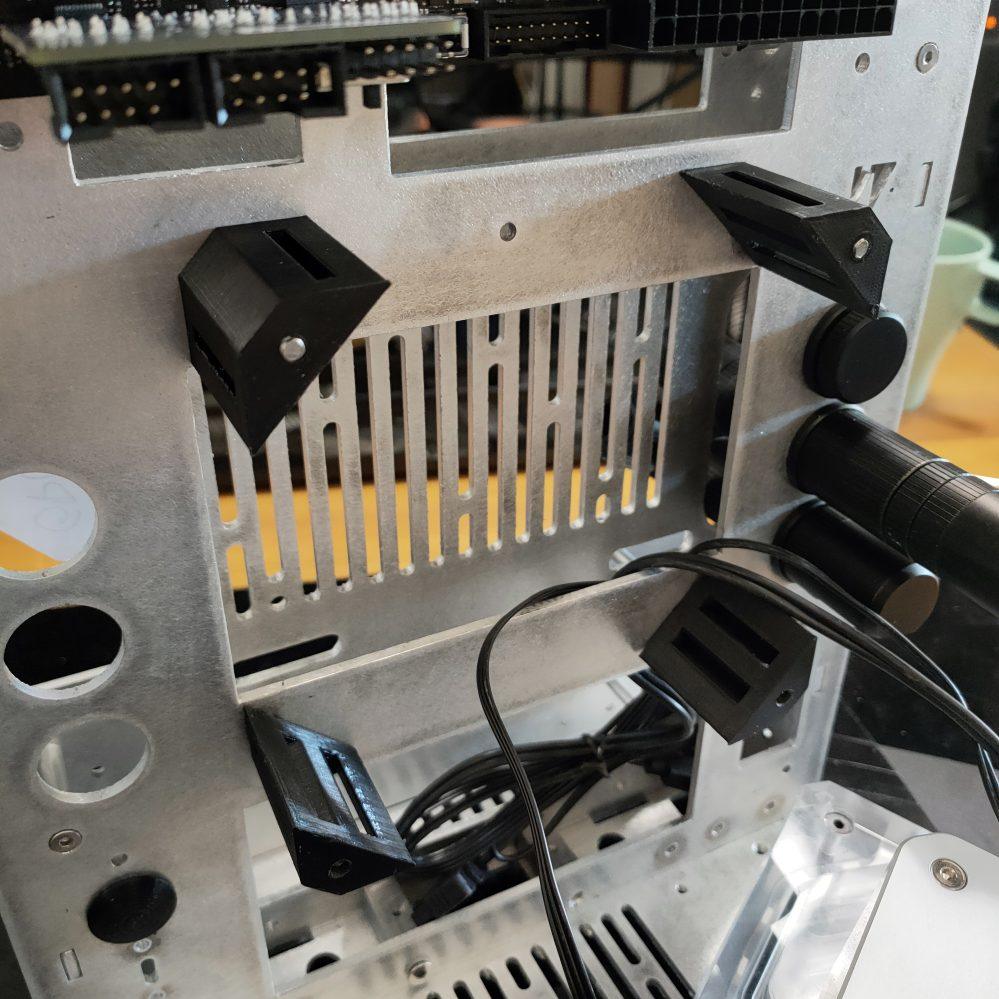

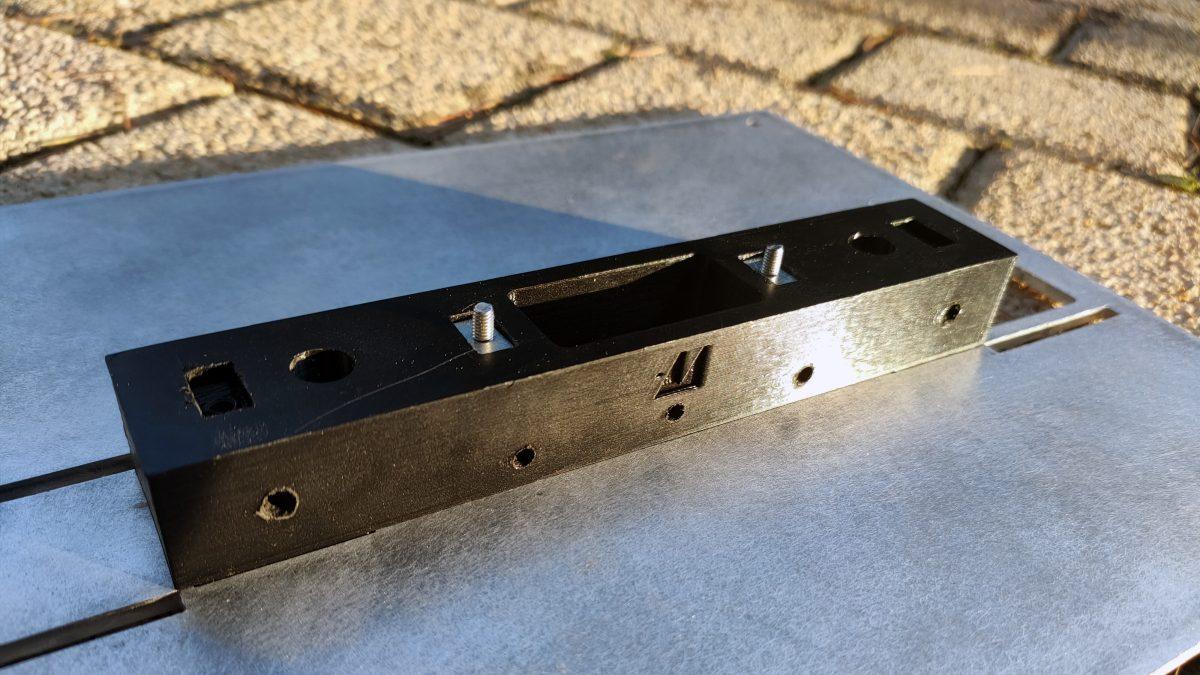

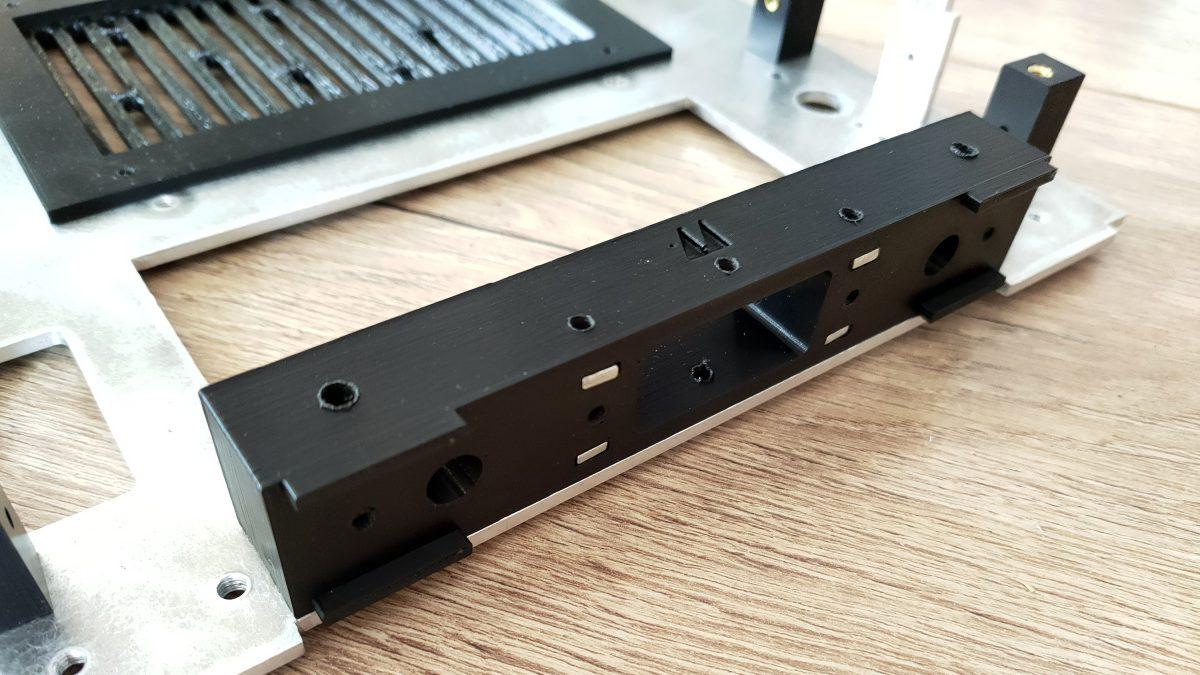

Voici quelques photos de mes différentes pièces imprimées en 3D (en PLA)

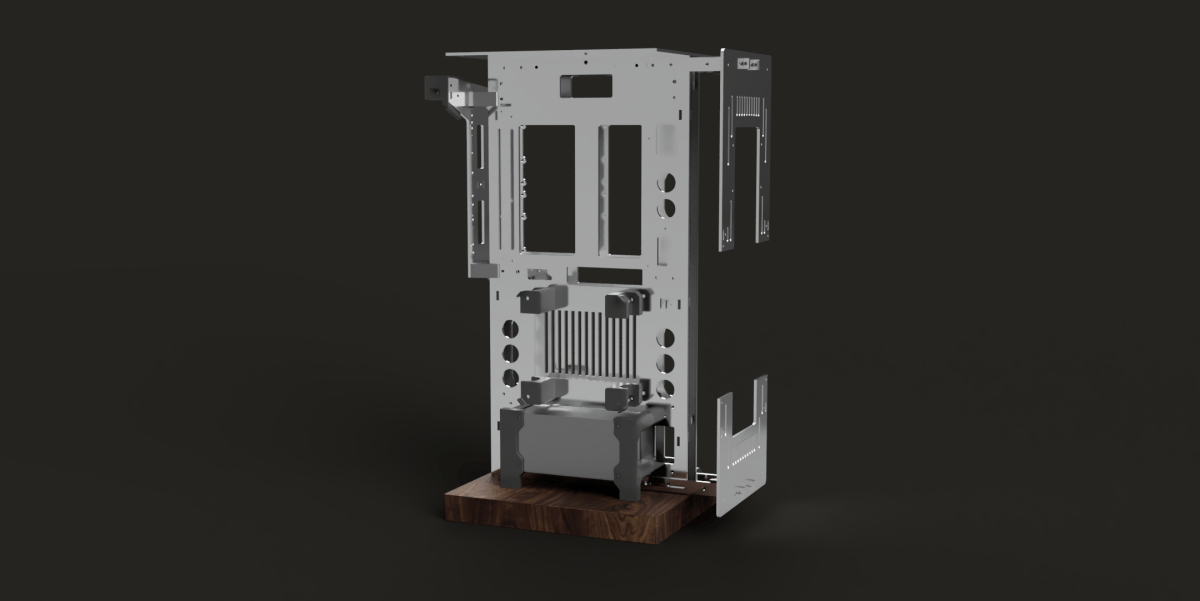

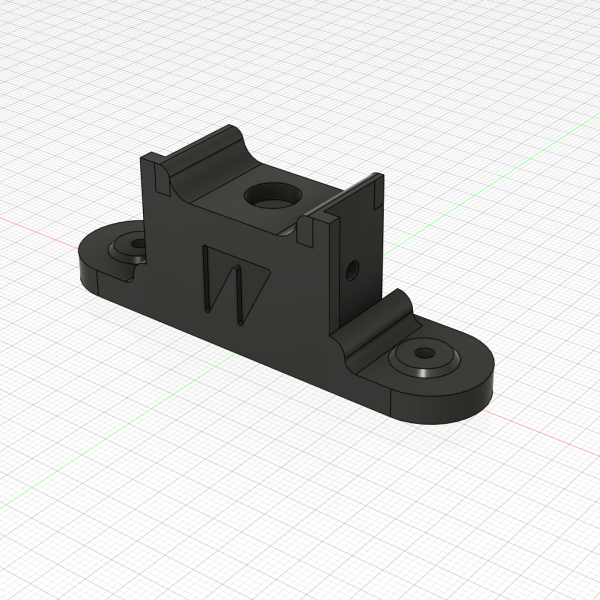

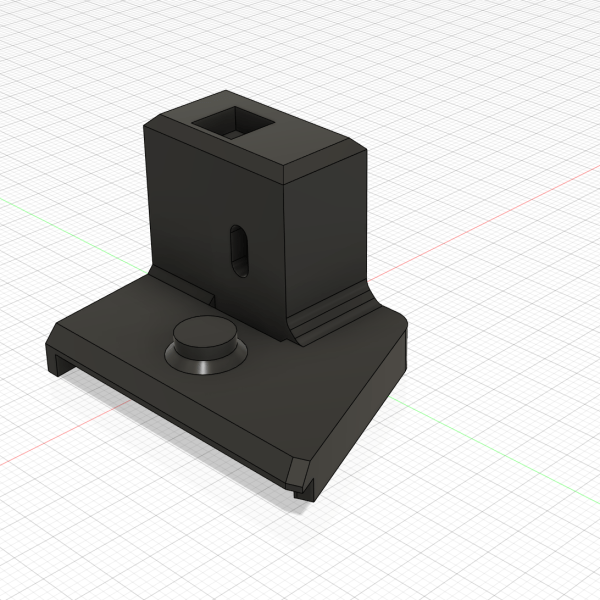

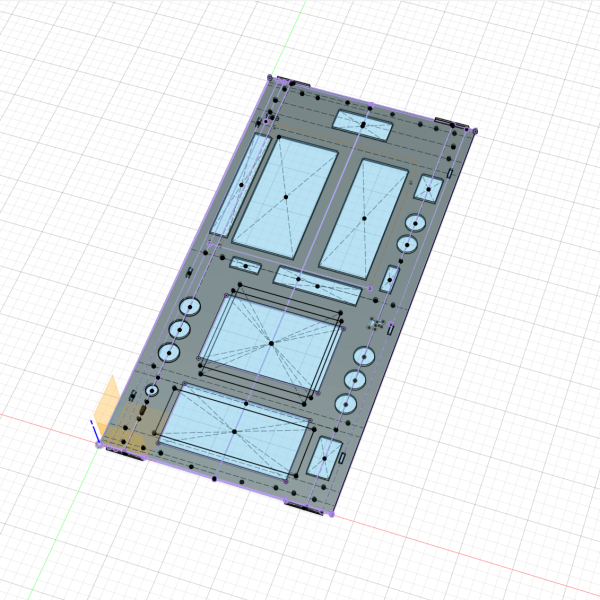

Puis dans un second temps, suite à une formation effectuée sur le logiciel Fusion 360, j’ai remodélisé mon projet afin de m’exercer et optimiser certaines pièces.

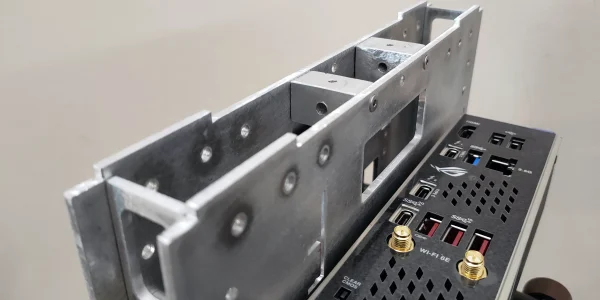

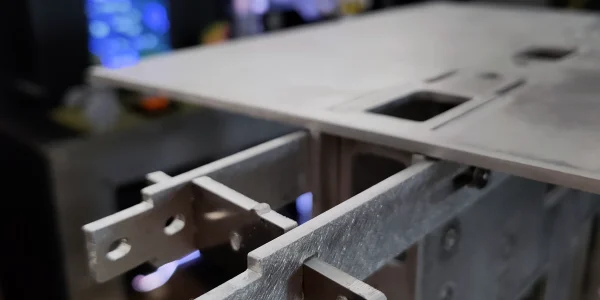

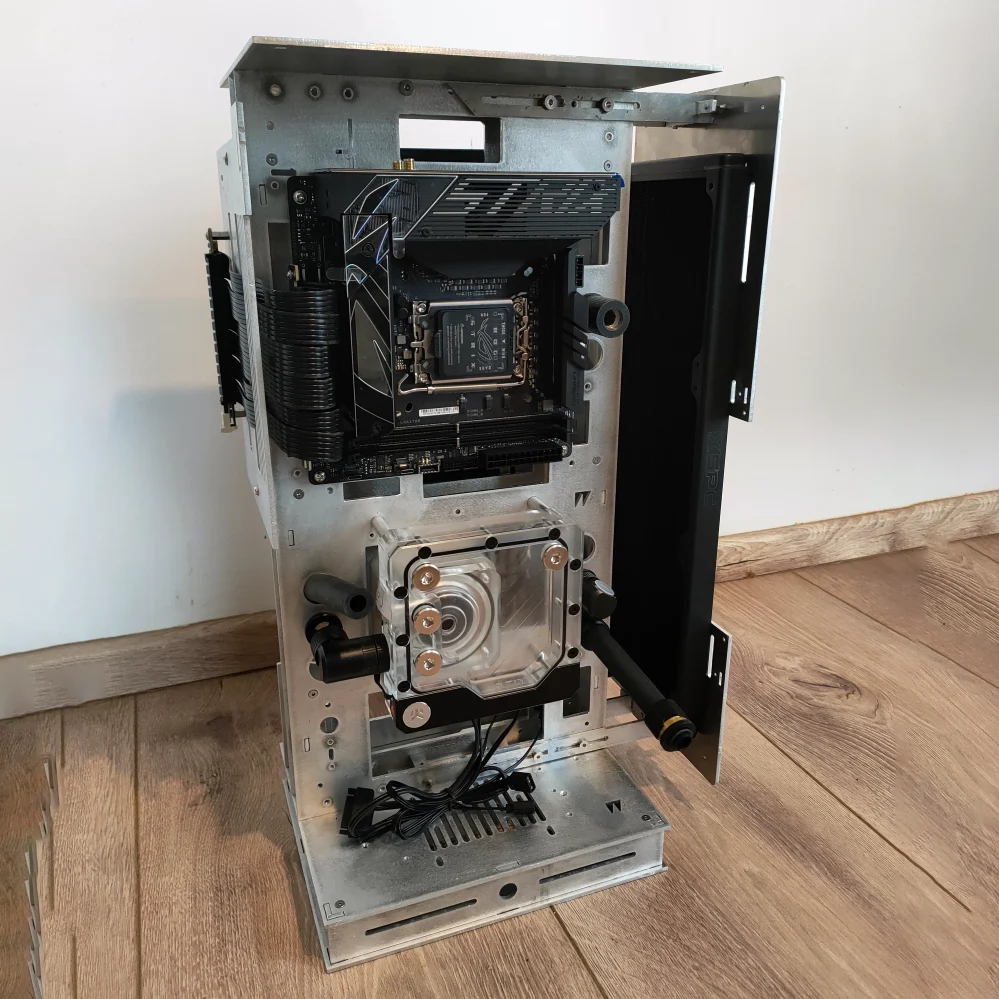

Quelques photos en cours de réalisation

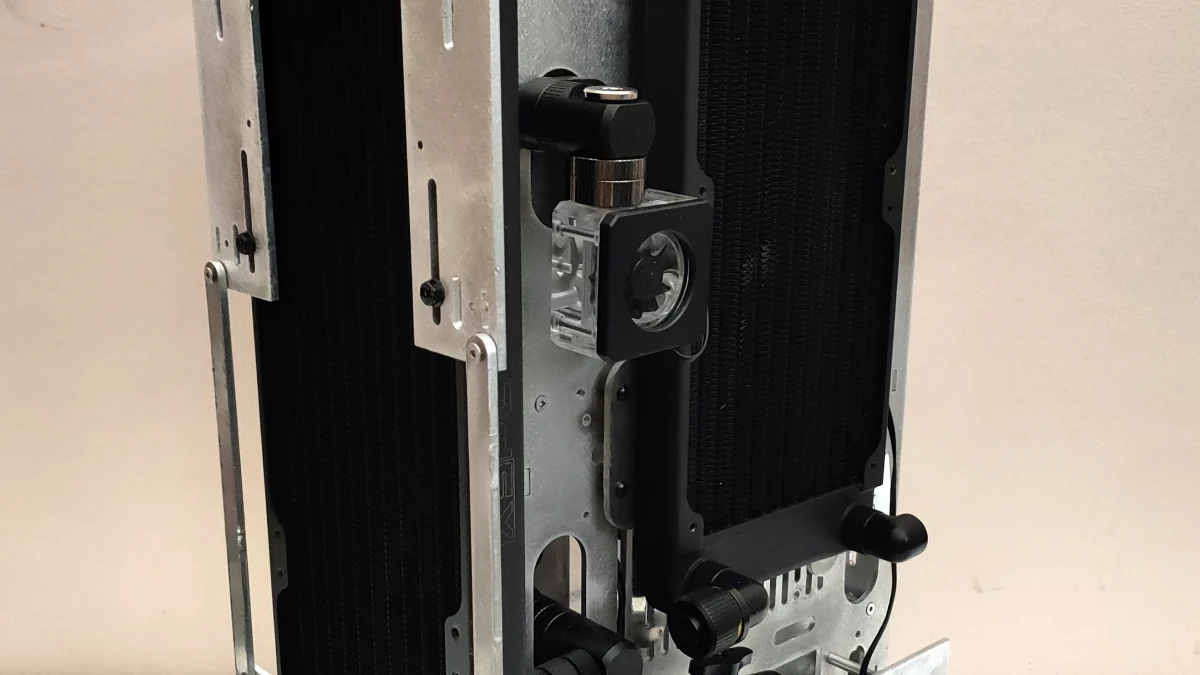

Et voici le projet finalisé :
Quelques données techniques :
- Carte mère : Z790 PG-ITX/TB4
- Processeur : Intel 14700k + Waterblock : EK-Quantum Velocity² Lignum Edition
- Carte graphique : Nvidia RTX 3080ti Founders edition + Waterblock EK-Quantum Vector FE RTX 3080
- Réservoir : EK-Quantum Kinetic FLT 120 D5
- Radiateurs : EK-Quantum Surface S360 et XSPC TX240
- Alimentation : Corsair SF750
- Ventilations : NF-A12x25 PWM chromax & NF-A12x15 PWM chromax
- Fittings : EKWB Quantum BLACK
Et pour le contrôle du système de watercooling :
- Aquacomputer quadro
- Aquacomputer vision (écran)
- Aquacomputer high flow (capteur de débit)
- Capteurs de température Alphacool & EKWB
